OLED显示器的DC生产测试中测试夹具的设计与建造

2024-02-28 19:19:35
返回列表

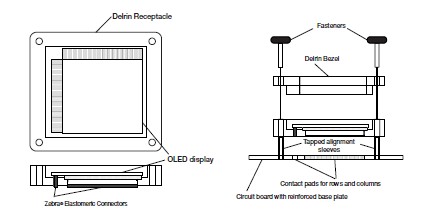

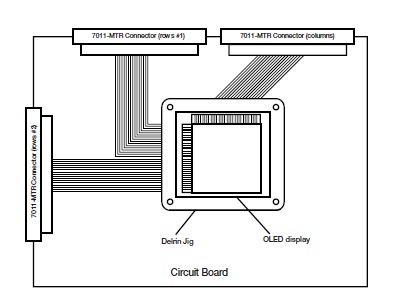

  吉时利曾经构建了一个用于48×64 OLED阵列的测试夹具,用以研究以四个2400源表构成的OLED检测系统的性能。电路板上的走线针连接器与治具(jig)下方的接触焊点相连;该治具由Delrin制造,显示器就被置于其中。三条7011-MTC-2电缆把夹具连接到位于7002型仪器内部的7015-C扫描卡。Silver ZEBRA 弹性连接器通过Delrin治具,提供了一条从电路板上的连接焊点到显示器边缘连接点之间、可靠、稳定的低电阻连接通路。在显示器入夹具内并贴着X与Y基准面放置后,再用四个蝶形螺钉把框架固定其上,以使显示器稳妥可靠。治具内下沉的深度和框架上螺丝的高度做到合理设计、最终不会对ZEBRA连接器上的显示器触点产生过大的压力。图1给出了完整夹具的顶视图,而图2给出了安装在电路板上的治具的详细视图。
